       PMS5003S是由甲醛传感器和PM2.5传感器组合而成,UART接口,直接输出甲醛和PM2.5浓度参数,体积小,精度高,方便集成。广泛应用于智能家居、空气质量检测仪、通风净化设备以及车载净化器等多种场景。

       攀藤科技是国际上首家将PM2.5颗粒物传感器小型化的公司,深圳盛世物联传感器技术开发有限公司是攀藤授权的全国代理商,与攀藤科技合作至今长达5年,负责攀藤全系列传感器的应用方案推广。

       盛世物联扎根环境健康领域,长期致力于室内外环境监测、传感器的应用推广和模组定制开发。公司产品涵盖PM2.5传感器、CO2传感器、选择性甲醛传感器、温湿度传感器、VOC空气质量传感器以及新风多合一传感器模组。

       了解更多产品信息,请致电:400-830-8430。


  • 产品特性
  • 参数配置
  • 注意事项
  • 应用领域

       PMS5003S 系列是一款可以同时监测空气中颗粒物浓度和甲醛浓度的二合一传感器。其中颗粒物浓度的监测基于激光散射原理,可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数,即颗粒物浓度分布,进而换算成为质量浓度。甲醛浓度的监测基于电化学原理,具有高精度、高稳定性的特点。颗粒物浓度数值和甲醛浓度数值合并以通用数字接口形式输出。本传感器可嵌入各种与空气质量监测和改善相关的仪器设备,为其提供及时准确的浓度数据。



工作原理

       本传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生射,

同时在某一特定角度收集散射光,得到散射光强随时间变化的曲线。进而微处理器利用基于米氏(MIE)理论的算法,得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。甲醛监测功能采用电化学原理实现,加入数据处理算法,所获得的数据稳定精确。传感器各功能部分框图如图 1 所示

  攀藤激光PM2.5传感器PMS5003S

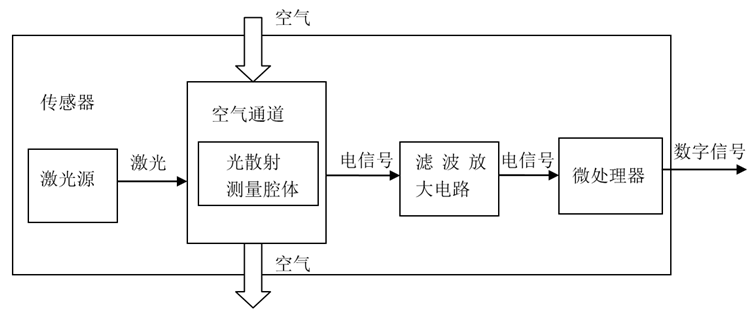

                                        图 1 传感器功能框图


主要特性

☀ 激光散射原理实现精准测量

☀ 同时输出甲醛、PM2.5浓度参数

☀ 宽量程,高精度

☀ UART接口,数字输出

☀ 结构紧凑,体积小,方便集成安装

☀ 零错误报警率

☀ 实时响应并支持连续采集

☀ 全新专利结构,六面全方位屏蔽,抗干扰性能更强

☀ 进出风口方向可选,适用范围广,用户无需再进行风道设计


参数配置

                     工作电压                                                                   5.0 伏特(V)
                     工作电流                                                               ≤100 毫安(mA)
                     工作温度                                                            -5~+50 摄氏度(℃)
                     工作湿度                                                              0~99%(无凝结)
                     储存温度                                                          -40~+80 摄氏度(℃)
                     检测量程                                                            0~500 微克/立方米

                     测量精度

                                                      ±10%@100~500 微克/立方

                                           ±10 微克/立方米@0~100 微克/立方米米

                     分辨率                                                                  1 微克/立方米
                     响应时间                                                                            1s
                     规格尺寸                                                           65×42×23 毫米(mm)


接口定义

                管脚序号                          功能标号                                               说明
                  PIN1                       VCC                                       电源正(+5V)
                  PIN2                      GND                                              电源负

                  PIN3

                      SET

                   设置管脚 /TTL 电平@3.3V,高电平或悬空为

                          正常工作状态,低电平为休眠状态

                  PIN4                      RXD                            串口接收管脚/TTL 电平@3.3V
                  PIN5                      TXD                            串口发送管脚/TTL 电平@3.3V
                  PIN6                     RESET                     模块复位信号/TTL 电平@3.3V,低复位
                  PIN7                       NC
                  PIN8                       NC


  电路设计

(1)PMS9103M 需要 5V 供电,这是因为风机需要 5V 驱动。但其他数据通讯和控制管脚均需要 3.3V 作为高电平。因此与之连接通讯的主板 MCU 应为3.3V 供电。如果主板 MCU 为 5V 供电,则在通讯线(RXD、TXD)和控制线(SET、RESET)上应当加入电平转换芯片或电路。

(2)SET 和 RESET 内部有上拉电阻,如果不使用,则应悬空。

(3)PIN7 和 PIN8 为程序内部调试用,应用电路中应使其悬空。

(4)应用休眠功能时应注意:休眠时风扇停止工作,而风扇重新启动需要至少30s 的稳定时间,因此为获得准确的数据,休眠唤醒后传感器工作时间不应低于30s。


  传感器应用

(1)应用于净化器类产品时,尽量避免将传感器直接置于净化器自身风道中,如果无法避免,应单独设置一个独立的结构空间,将传感器置于其中,使其与净化器自身风道隔离。

(2) 应用与净化器或固定检测设备时,传感器位置应高于地面 20cm 以上。否则有可能被近地面的大尘埃颗粒甚至絮状物污染导致风扇缠绕阻转。

(3)传感器应用于户外固定设备时,对于沙尘暴、雨雪等天气以及杨柳絮等的防护,应由设备完成。

(4)传感器是应该整体元件,用户切勿将其拆解,包括金属屏蔽壳,以防出现不可逆破坏。

(5)传感器可用 M3 自攻螺钉固定。
